Isover Brandmatrisen

I denna brandmatris har vi samlat ett stort urval av provade och brandklassade konstruktioner. Vissa av de provade konstruktionerna är utförda med en optimerad konstruktionsuppbyggnad som uppfyller samtliga ställda prestandakrav såsom ljudkomfort, energikrav och fuktsäkerhet, medan andra är förenklade referensfall anpassade endast för att just kunna klara ett givet brandmotstånd utan hänsyn till övriga prestandakrav.

Provningarna har utförts enligt europeisk standard:

  • SS-EN 1364-1 Väggar (icke bärande)
  • SS-EN 1365-1: Väggar (Bärande)
  • SS-EN 1365-2 Bjälklag och tak
  • SS-EN 1365-3: Balkar
  • SS-EN 1365-4: Pelare

Det finns därför ett visst utrymme för modifiering för att erhålla en optimal konstruktionsuppbyggnad som ger bättre prestanda på de andra viktiga områdena så som fuktsäkerhet, ljudreduktion och värmeisolering.

En grundprincip som tillämpas för dessa modifieringar är att de ska ge större marginal till den aktuella brandklassningen. På så sätt bildar konstruktionerna i listan referensfall för brandklassning av ett flertal förbättrade utföranden.

Ett exempel på en generell modifikation som går att tillämpa med bibehållen brandklass är att lägga till obrännbara skivmaterial, öka regeldimensionerna samt välja isoleringsprodukter med bättre lambdaklass eller densitet.

Om man önskar ändra obrännbara material till brännbara, minska dimensioner, ta bort ett materialskikt eller öka den angivna vägghöjden etc., försämras brandmotståndet och med stor sannolikhet äventyras brandklassen. I sådana fall bör en brandkonsult göra en brandteknisk bedömning av den önskade konstruktionslösningen och beakta detta i den analytiska projekteringen.

Brandmotstånd
IT80
IT:80
Uppbyggnad
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 120 mm träregel c600
  • 120 mm ISOVER ULTIMATE UNI-skiva 36
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
EI
90
Applikationer
Innerväggar
Material
ULTIMATE
Beskrivning
Last: 33,3 kN/m (20 kN/regel)
Vägghöjd: 3 m
Kortling på halva höjden
Virkesklass: C24
it82
IT:82
Uppbyggnad
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
  • 120 mm träregel c600
  • 120 mm ISOVER ULTIMATE UNI-skiva 36
  • 9 mm Knauf GU
Brandmotstånd
EI
90
Applikationer
Innerväggar
Material
ULTIMATE
Beskrivning
Vägghöjd: 3 m
Virkesklass: C18
IT:60
Uppbyggnad
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 95 mm träregel c600
  • 95 mm ISOVER ULTIMATE UNI-skiva 36
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
R
30
Applikationer
Innerväggar
Material
ULTIMATE
Beskrivning
Last: 16,7 kN/m (10kN/regel)
Vägghöjd: 2,7 m
Kortling på halva höjden
Virkesklass: C24
IT:63
Uppbyggnad
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 95 mm träregel c600 kortl. 1/3 & 2/3 av höjden
  • 95 mm ISOVER ULTIMATE UNI-skiva 36
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
R
60
Applikationer
Innerväggar
Material
ULTIMATE
Beskrivning
Last: 16,7 kN/m (10kN/regel)
Vägghöjd: 2,7 m
Kortling var tredjedels höjd
Virkesklass: C24
IT:64
Uppbyggnad
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
  • 2 x 95 mm träregel c600 förskjutna till total tjl. 140 mm
  • 45 mm ISOVER ULTIMATE UNI-skiva 36
  • 95 mm ISOVER ULTIMATE UNI-skiva 36
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
Brandmotstånd
R
90
Applikationer
Innerväggar
Material
ULTIMATE
Beskrivning
Last: 41,7 kN/m (25kN/regelpar)
Vägghöjd: 2,7 m
Virkesklass: C24
IT77
IT:77
Uppbyggnad
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 120 mm träregel c600
  • 120 mm ISOVER UNI-skiva 35
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
30
Applikationer
Innerväggar
Material
Glasull
Beskrivning
Last: 15 kN/regel
Vägghöjd: 3 m
Virkesklass: C14
IT81.2
IT:81.2
Uppbyggnad
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 95 mm träregel c600
  • 95 mm ISOVER ULTIMATE UNI-skiva 36
  • 12 mm spånskiva
Brandmotstånd
REI
30
Applikationer
Innerväggar
Material
ULTIMATE
Beskrivning
Last: 16,7 kN/m (10 kN/regel)
Vägghöjd: 3 m
Virkesklass: C24

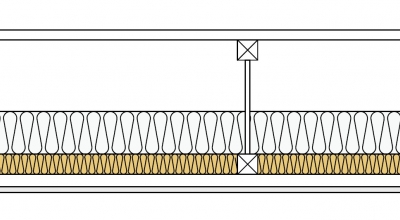

ML6
ML:60
Uppbyggnad
  • 18 mm spånskiva
  • 300 mm lättbalk c600
  • 95 mm ISOVER InsulSafe®
  • 45 mm ISOVER ULTIMATE UNI-skiva 36 (gäller även med std. eldosa)
  • 28 x 70 mm glespanel
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
30
Applikationer
Mellanbjälklag
Material
InsulSafe/ULTIMATE
Beskrivning
Last: 5 kN/regel (maxmoment 2,55 kNm)
Längd: 4 m

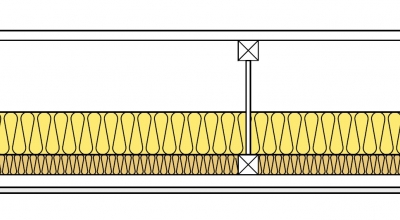

ML61
ML:61
Uppbyggnad
  • 18 mm spånskiva
  • 300 mm lättbalk c600
  • 95 mm ISOVER UNI-skiva 35
  • 45 mm ISOVER ULTIMATE UNI-skiva 36 (gäller även med std. eldosa)
  • 28 x 70 mm glespanel
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
30
Applikationer
Mellanbjälklag
Material
ULTIMATE
Beskrivning
Last: 5 kN/regel (maxmoment 2,55 kNm)
Längd: 4 m
MT60
MT:60
Uppbyggnad
  • 22 mm spånskiva
  • 45 x 170 mm träregel c600
  • 45 mm ISOVER UNI-skiva 35
  • 28 x 70 mm glespanel c300
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
30
Applikationer
Mellanbjälklag
Material
Glasull
Beskrivning
Last: 5 kN/regel (maxmoment 2,55 kNm)
Längd: 4 m
Virkesklass: C24
