Isover Brandmatrisen

I denna brandmatris har vi samlat ett stort urval av provade och brandklassade konstruktioner. Vissa av de provade konstruktionerna är utförda med en optimerad konstruktionsuppbyggnad som uppfyller samtliga ställda prestandakrav såsom ljudkomfort, energikrav och fuktsäkerhet, medan andra är förenklade referensfall anpassade endast för att just kunna klara ett givet brandmotstånd utan hänsyn till övriga prestandakrav.

Provningarna har utförts enligt europeisk standard:

  • SS-EN 1364-1 Väggar (icke bärande)
  • SS-EN 1365-1: Väggar (Bärande)
  • SS-EN 1365-2 Bjälklag och tak
  • SS-EN 1365-3: Balkar
  • SS-EN 1365-4: Pelare

Det finns därför ett visst utrymme för modifiering för att erhålla en optimal konstruktionsuppbyggnad som ger bättre prestanda på de andra viktiga områdena så som fuktsäkerhet, ljudreduktion och värmeisolering.

En grundprincip som tillämpas för dessa modifieringar är att de ska ge större marginal till den aktuella brandklassningen. På så sätt bildar konstruktionerna i listan referensfall för brandklassning av ett flertal förbättrade utföranden.

Ett exempel på en generell modifikation som går att tillämpa med bibehållen brandklass är att lägga till obrännbara skivmaterial, öka regeldimensionerna samt välja isoleringsprodukter med bättre lambdaklass eller densitet.

Om man önskar ändra obrännbara material till brännbara, minska dimensioner, ta bort ett materialskikt eller öka den angivna vägghöjden etc., försämras brandmotståndet och med stor sannolikhet äventyras brandklassen. I sådana fall bör en brandkonsult göra en brandteknisk bedömning av den önskade konstruktionslösningen och beakta detta i den analytiska projekteringen.

Brandmotstånd

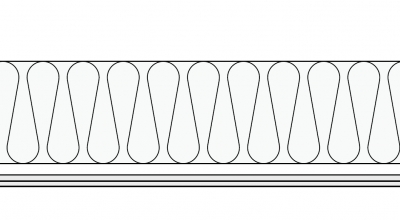

VT61
VT:61
Uppbyggnad
  • 250 mm ISOVER InsulSafe®
  • 45 x 195 mm träregel c1200 C24
  • ISOVER Vario® Xtra alt. ISOVER Plastfolie
  • 28 x 70 mm glespanel c300
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
30
Applikationer
Vindsbjälklag
Material
InsulSafe
Beskrivning
Last: 7 kN/regel
Längd: 4 m
Virkesklass: C14
YT66
YT:66
Uppbyggnad
  • Ventilerad fasadbeklädnad
  • 28 x 70 mm spikregel
  • 30 mm ISOVER Fasadskiva 32
  • ISOVER Bastion Vindskydd
  • 120 mm träregel c600
  • ISOVER Vario® Xtra
  • 45 mm ISOVER UNI-skiva 35
  • 45 mm träregel c600
  • 12 mm träfiberskiva, typ OSB
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
30
Applikationer
Ytterväggar
Material
Glasull
Beskrivning
Last: 15 kN/regel
Vägghöjd: 3 m
Virkesklass: C14
YT70
YT:70
Uppbyggnad
  • Ventilerad fasadbeklädnad
  • 28 x 70 mm spikregel
  • 30 mm ISOVER Fasadskiva 32
  • ISOVER Bastion Vindskydd
  • 145 mm ISOVER UNI-skiva 35
  • 145 mm träregel c600
  • ISOVER Vario® Xtra alt. ISOVER Plastfolie
  • 45 mm ISOVER ULTIMATE UNI-skiva 36
  • 45 mm träregel c600
  • 12 mm träfiberskiva, typ OSB
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
30
Applikationer
Ytterväggar
Material
Glasull/ULTIMATE
Beskrivning
Last: 15 kN/regel
Vägghöjd: 3 m
Brand utifrån och in
Virkesklass: C14
YT:73
Uppbyggnad
  • 9 mm gipsskiva, Glasroc X Storm el. likv.
  • 95 mm ISOVER UNI-skiva 35
  • 95 mm träregel c600
  • ISOVER Vario® Xtra alt. ISOVER Plastfolie
  • 12 mm träfiberskiva, typ OSB
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
30
Applikationer
Ytterväggar
Material
Glasull
Beskrivning
Last: 10 kN/regel
Vägghöjd: 3 m
Virkesklass: C14
YT81.2
YT:81.2
Uppbyggnad
  • 9 mm gipsskiva, Gyproc Vindskyddsskiva
  • 95 mm träregel c600
  • 95 mm ISOVER ULTIMATE UNI-skiva 36
  • 12 mm spånskiva
Brandmotstånd
REI
30
Applikationer
Ytterväggar
Material
ULTIMATE
Beskrivning
Last: 16,7 kN/m (10 kN/regel)
Vägghöjd: 3 m
Virkesklass: C24

OBS! Referensfall, föremål för förbättrande åtgärder vad gäller termisk- och ljudreducerande prestanda.
IT73.2
IT:73.2
Uppbyggnad
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
  • 120 mm träregel c600
  • 120 mm ISOVER ULTIMATE UNI-skiva 36
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
Brandmotstånd
REI
60
Applikationer
Innerväggar
Material
ULTIMATE
Beskrivning
Last: 16,7 kN/m (10 kN/regel)
Vägghöjd: 3 m
Virkesklass: C24
IT75
IT:75
Uppbyggnad
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
  • 95 mm träregel c600
  • 95 mm ISOVER Easy Träregelskiva 37 c600
  • Luft
  • 95 mm ISOVER Easy Träregelskiva 37 c600
  • 95 mm träregel c600
  • 15 mm gipsskiva, Gyproc PROTECT F, el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
60
Applikationer
Innerväggar
Material
Glasull
Beskrivning
Last: 7,2 kN/regel
Vägghöjd: 3 m
Kortling på halva höjden
Virkesklass: C14
MT61
MT:61
Uppbyggnad
  • 22 mm spånskiva
  • 45 x 220 mm träregel c600
  • 145 mm ISOVER UNI-skiva 35
  • 45 mm ISOVER ULTIMATE UNI-skiva 36 (gäller även med std. eldosa)
  • 28 x 70 mm glespanel c300
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
60
Applikationer
Mellanbjälklag
Material
ULTIMATE
Beskrivning
Last: 7 kN/regel
Längd: 4 m
Virkesklass: C24
VT60
VT:60
Uppbyggnad
  • 250 mm ISOVER InsulSafe®
  • 45 x 195 mm träregel c1200 C24
  • 28 x 70 mm glespanel c300
  • 15 mm gipsskiva, Gyproc PROTECT F
  • 13 mm gipsskiva, Gyproc GEE ErgoLite®
Brandmotstånd
REI
60
Applikationer
Vindsbjälklag
Material
InsulSafe
Beskrivning
Last: 5 kN/regel
Längd: 4 m
Virkesklass: C24
YT61.2
YT:61.2
Uppbyggnad
  • Ventilerad fasadbeklädnad
  • 28 x 70 mm spikregel
  • 30 mm ISOVER Fasadskiva 32
  • 9 mm gipsskiva, Glasroc X Storm el. likv.
  • 145 mm ISOVER UNI-skiva 35
  • 145 mm träregel c600
  • ISOVER Vario® Xtra
  • 45 mm ISOVER ULTIMATE UNI-skiva 36
  • 45 mm träregel c600
  • 13 mm gipsskiva, Gyproc Normal el. likv.
  • 13 mm gipsskiva, Gyproc Normal el. likv.
Brandmotstånd
REI
60
Applikationer
Ytterväggar
Material
Glasull/ULTIMATE
Beskrivning
Last: 46,5 kN/m
Vägghöjd: 3 m
Virkesklass: C24
